BLACK CORE · MCCB 1P عالي التيار
RFM1-250L / 1P
تصور المنتج مبني على هيكل الإنتاج الحالي.
عدد الأقطاب1P
نطاق التيار125A–250A
قابل للتخصيصتيارات مخصصة متاحة
MCCB 1P125A–250A · قابل للتخصيص
01 — معرض المنتج

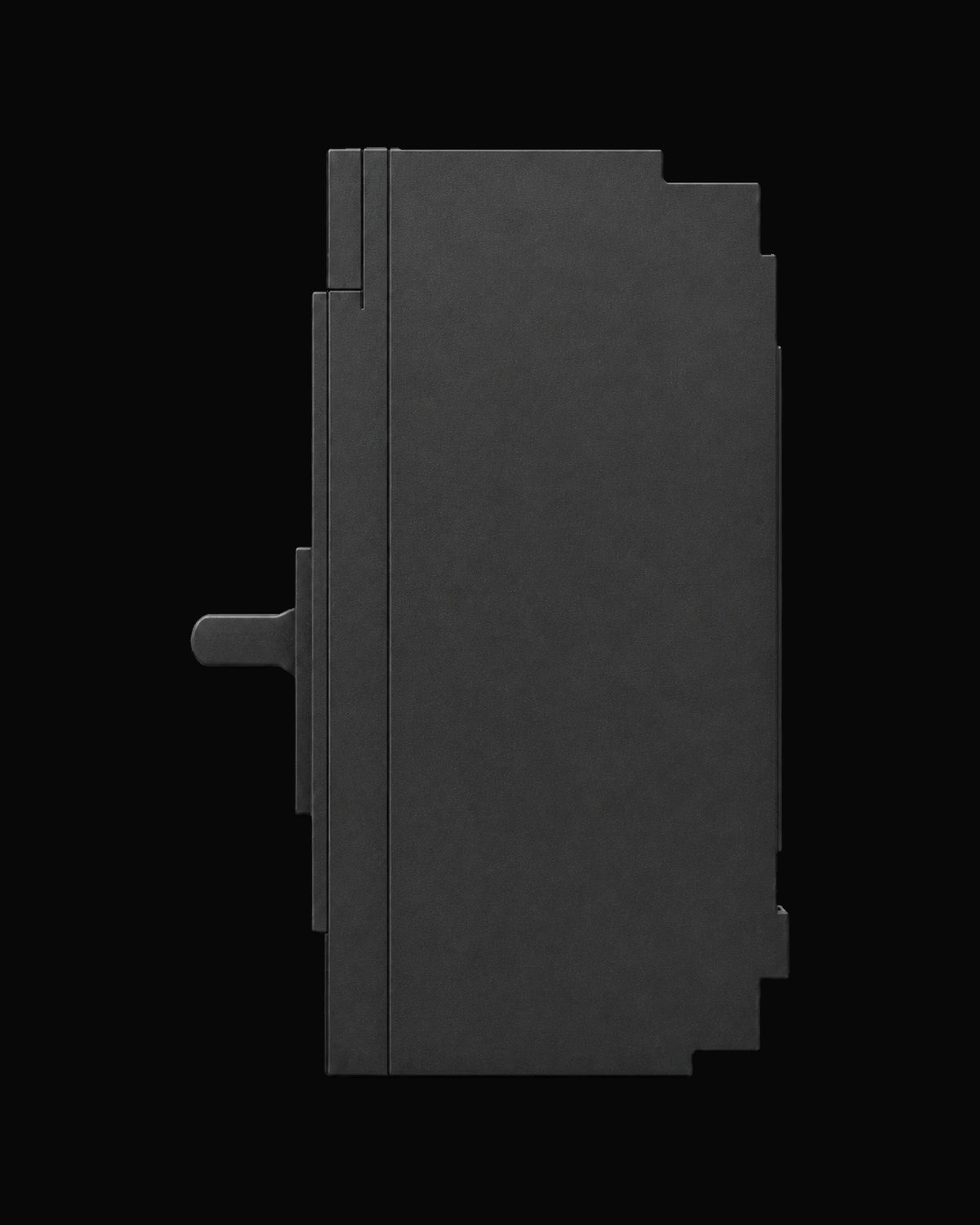

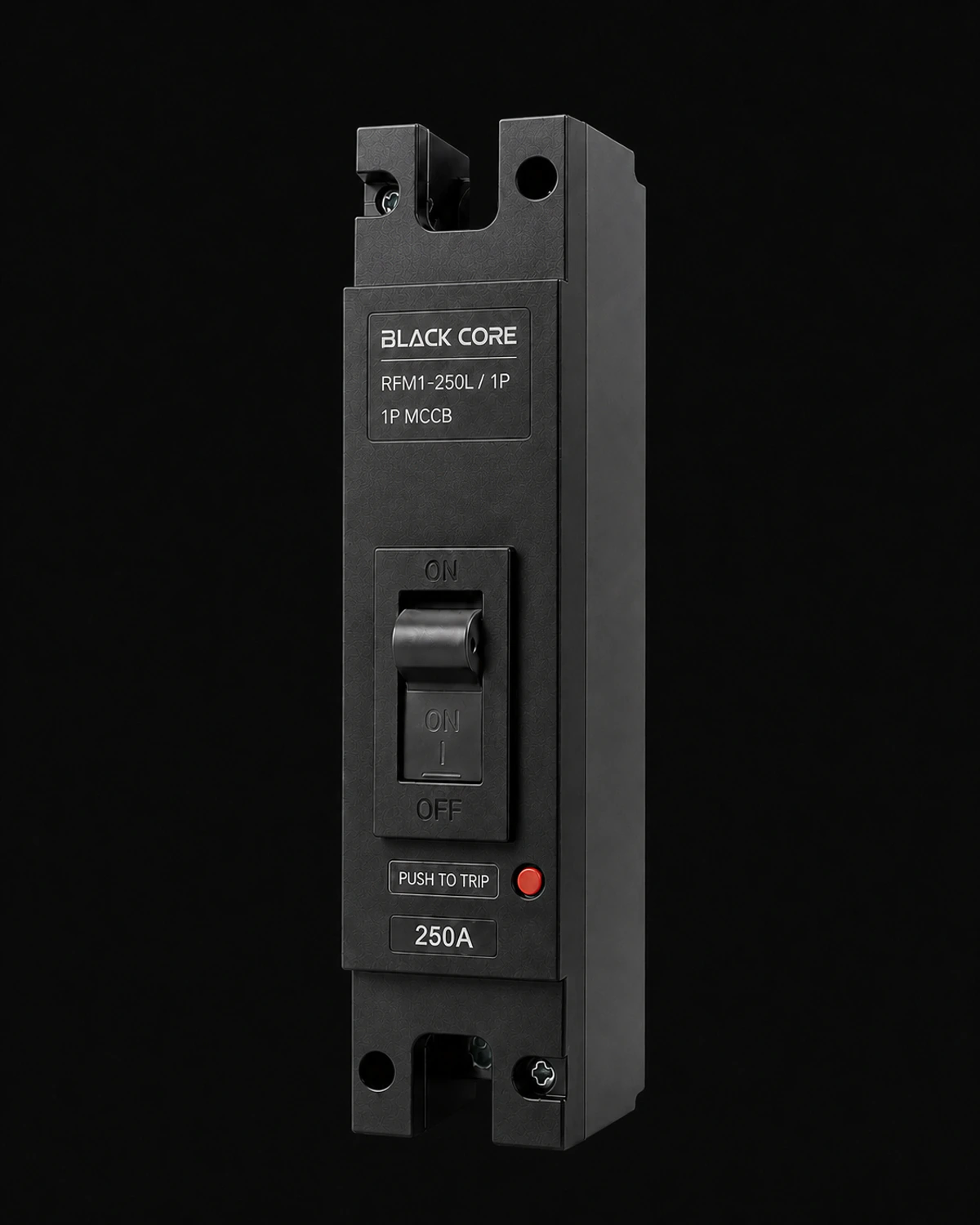

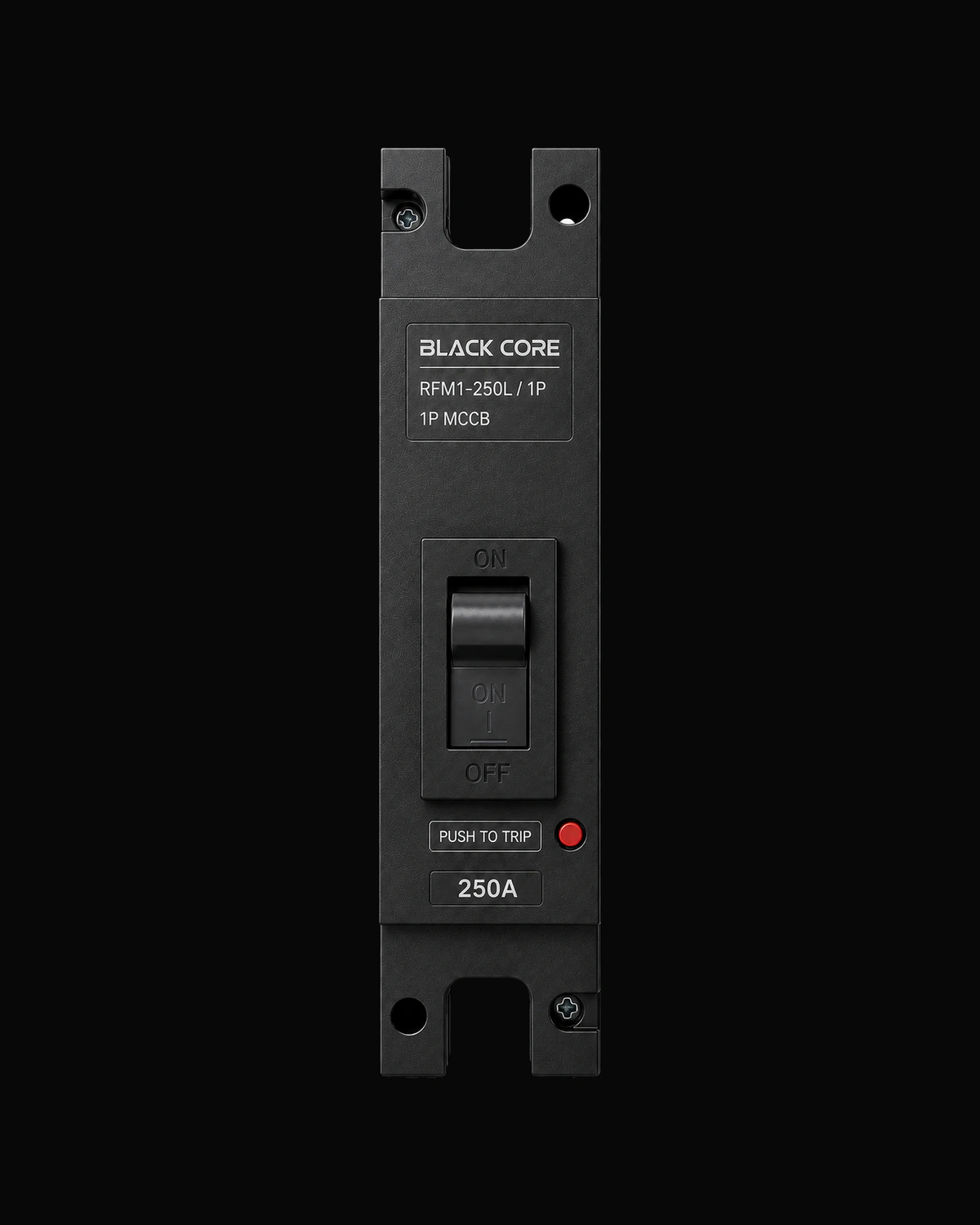

تصور منتج BLACK CORE.
تصور المنتج مبني على هيكل الإنتاج الحالي.
نطاق التيار
125A–250A
ثلاث سلاسل تغطي قيماً قابلة للتخصيص من 40A إلى 400A.
125A250A
قابل للتخصيصتيارات مخصصة متاحة
02 — أبعاد التركيب
الأبعاد الميكانيكية.
تظهر أدناه المساقط الأمامي والجانبي وأبعاد أطراف التوصيل. جميع الأبعاد بالمليمتر.
العرض / مم47 mm
الارتفاع / مم165 mm
العمق / مم106 mm
عرض الرسم الكامل ↗03 — المواصفات الفنية
البيانات الفنية.
بيانات كهربائية وميكانيكية وسجلات مطابقة مرتبة للتقييم الفني.
نوع المنتجقاطع دائرة بعلبة مصبوبة (MCCB)
الموديلRFM1-250L / 1P
الشركة المصنعةSuzhou Dongge Power Technology Co., Ltd.
عدد الأقطاب1P
نطاق التيار المقنن125A–250A
التيار المقنن125A / 140A / 160A / 180A / 200A / 225A / 250A
جهد التشغيل المقنن UeAC400V
جهد العزل المقنن Ui1000V
جهد تحمل النبضة Uimp8kV
فئة القطعالنوع L
قدرة القطع التشغيلية Ics10kA
قدرة القطع القصوى Icu15kA
وحدة الفصلحراري-مغناطيسي
فئة الانتقائيةالفئة A
وظيفة العزلنعم
المعيار المطبقGB/T 14048.2-2020
رقم تقرير الاختبار19101-DWRY220494
رقم الشهادةCQC22107358969
صلاحية الشهادة2022-09-13 to 2032-09-12
التركيبتركيب ثابت ورأسي
TECHNICAL DOCUMENTS
الوثائق الفنية
موارد هندسية وامتثال خاصة بالطراز.
05 — ملاءمة التطبيق
طابق المنتج مع النظام.
تعتمد ملاءمة التطبيق على جهد النظام والتيار وقدرة القطع ومتطلبات التركيب.
تحويل المركبات الكهربائية
حماية لمنظومات الدفع المصممة خصيصاً وأنظمة المركبات المحولة.
الدراجات والدراجات ثلاثية العجلات الكهربائية
تخطيط الحماية لتحويل أنظمة الدراجات الكهربائية ومركبات الشحن ثلاثية العجلات.
الطاقة الشمسية + التخزين
تخطيط الحماية حول الأنظمة الكهروضوئية والبطاريات وتحويل القدرة.
أنظمة العواكس
حماية عالية التيار قرب المعدات المعتمدة على العواكس.
